ZJ - 2B 型 自 救 器 气 密 检 查 仪

一、产 品 用 途 及 有 关 情 况

矿山企业用的化学氧自救器日常维护最重要之点是保证气密性。如果自救器漏气失效，当矿井发生事故时，将危及佩戴人的生命。因此，《矿用自救器安全管理规定（试行）》要求：

1. 矿山企业化学氧自救器收发室应配备自救器气密检查仪，由专人检查，并将结果记入自救器台账。

2. 矿山企业在收到采购的自救器后，必须在一个月内逐台进行气密性验收。

3. 正常使用的自救器，每季度至少进行一次气密性检查；受到剧烈撞击，有漏气可能的化学氧自救器，要随时进行气密性检查（后一句是自救器气密检查仪设计者的建议，认为有必要加上去）。

ZJ-2B型自救器气密检查仪，能快速无损地检查矿用的各种型号化学氧自救器防护外壳的高压气密性。

本产品是用干法检查的，15秒钟检查一台，又不用电，故可配置在井下避难硐室里，检查硐室和避灾路线上自救器补给站等地点配备的化学氧自救器。

在井下这些地点配置化学氧自救器，对矿山企业最为有利。因为：①维护简单。在自救器的3年有效使用期内，只要用本产品每季度至少检查一次气密性就行了。仅此而已。②根本不存在委托自救器生产厂家或第三方的问题。可见，其维护费用几乎为零。

在井下这些地点如配置压缩氧自救器，那麻烦就多了。根据《试行规定》第十七条和第十八条的规定，要经常查看高压氧气瓶是否煞气；如压力低于18MPa，要返修处理。其次，至少每六个月要更换一次二氧化碳吸收剂（《矿山救援规程》第二十九条则规定：不超过三个月）；而吸收剂的质量要求又甚为苛刻，要化验吸收率、粉尘率和湿度3个指标，哪个指标不合格都不行。在更换吸收剂后，还要检测呼吸系统正压和负压的气密性。即使这两项检测合格，也未必完事。经过这么一些折腾，可能引起定量供氧量（2.1L/min）和自动补给量（65L/min）等的变动，还需用相应的仪器检查调试。上面这些既费工又费钱的活儿，还必须从井下搬到井上来做；做完了再搬下去。而这些，对化学氧自救器来说，都是不存在的。

可见，在井下这些地点如配置压缩氧自救器，则大大增加了矿山企业的运营成本，也消耗了企业的管理效能。

下面，是自救器气密检查仪设计者的感言。

ZJ-1、ZJ-2和ZJ-2B型自救器气密检查仪，是我在上世纪80年代参考国外产品的原理研究设计成功的。从此结束了我国长久以来用湿法（浸泡在热水中一分钟）检查自救器气密性的历史，填补了国内空白。本产品的结构和性能均优于国外的，特别是ZJ-2B型的，以至该外国反向从我国回购。

在国内，本产品最先被国家煤矿防爆安全产品检验测试中心采用。之后，被煤安字［1996第266号］《煤矿自救器使用管理办法》（第十六条）、GB24502—2023《煤矿用自救器》（第6.6.2条及附录图B.4）和现行的《矿用自救器安全管理规定（试行）》（第十七条第2项）等法规采纳。可见，我是为国家做了贡献的。

然而，令我烦恼的是：假冒者铺天盖地。如果仅仿照原理也就罢了，有的生产厂家竟冒用我厂的产品型号在网上售卖。这严重侵害了我厂的知识产权，也使产品的质量难于保证。如何打假？希望有朋友给予协助！

二、技 术 数 据

1. 工作压力………………………………………13.34 ~14 kPa

2. 压力测量范围…………………………………12 ~ 15 kPa

3. 压力计分度值…………………………………10 Pa

4. 压力计准确度…………………………………2.5%

5. 检查时间………………………………………15 s

6. 外形尺寸（不包括压力计和手柄的外突部分）

                 ………………………………………380×300×480 mm

7. 重       量………………………………………20 kg

三、结 构、安 装 和 工 作 原 理

仪器的结构示于图1。

仪器由工作室、封压装置和压力计三部分组成。

通过心轴，使工作室与封压装置连接起来。

封压装置由封盖、橡胶密封环、调节螺钉、杠杆以及带手柄的封压钩等组成。调节螺钉可调节空心的橡胶密封环的压缩量，因而也就调整了工作室中的压力。在安装时，在封盖内面、橡胶密封环以及与之接触的托盘密封面都要涂抹硅脂。

通过套有橡胶垫圈的压力计接管，使工作室与压力计连通。

在安装时，接管上的活动螺帽扭紧到维持仪器系统气密即可，不可过分用力，以免螺帽乱扣。

压力计用来指示工作室中的压力。压力计上面的脚管，借助乳胶管，与玻璃刻度管下端连接。两管端面要接触，不准有空隙；同时，要将刻度管转到便于观察刻度的位置。刻度管上端接漏斗（因照片局限，图上未标示），它可排除自管中跑水的可能并使注水方便。刻度管上面一段连同漏斗伸出于刻度管罩盖之上。要先拧下罩盖，才能将联接螺帽套在罩上。借助联接螺帽和橡胶垫圈，刻度管罩被固定在压力计壳体上。使用前，要先卸下压力计下面的封口帽，之后从漏斗处缓慢地向压力计注入纯净水。当见到水从下面短管下口流出时，就停止注水，拧紧带有封口垫的封口帽。

当往脚管上接刻度管时，要有助手扶持，以防玻璃刻度管掉在地上摔碎。有机玻璃制造的刻度管罩也能摔碎。如不慎摔碎，请速与厂家联系补购！

检查时，要将被检查的自救器放入工作室内。在将封盖放到橡胶密封环上后，就关闭了工作室。接着，在将封压钩扣上后，就压缩了密封环，从而使室内的空气被压缩。这样，在工作室内就产生了确定的压力。其值由压力计指示。

如果自救器气密，压力计的水柱高度过一段时间也不改变；如果自救器漏气，工作室内部分空气经漏孔进入自救器内，工作室内的压力就降低，于是压力计的水柱下降。

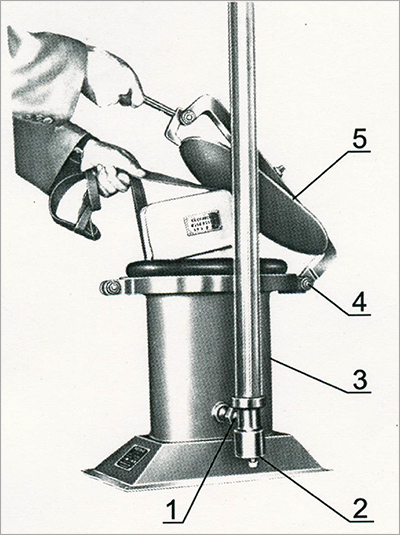

图1  ZJ－2B型自救器气密检查仪外观图

1—压力计接管 ； 2—压力计； 3—工作室；  4—心轴； 5—封压装置

四、使 用 方 法

（一）检查仪器系统本身的气密性

检查方法

从库房的自救器中，找出一台完好的，放入仪器工作室内，把压力调整到13.34 ~14 kPa范围内，从扣上封压钩起经10 s后开始观察，如果压力计水柱停留在13.34 ~14 kPa之间的某一压力值不动，则认为仪器系统本身是气密的。

（二）检查自救器的气密性

1. 检查方法

将被检查的化学氧自救器放入已经调好工作压力的仪器工作室内，扣上封

压钩，当压力计内水柱压力上升到不低于13.34 kPa时，按动秒表，稳定10 秒钟后读数，再过15 秒钟再读数。根据最后15秒钟内的压力变化，确定自救器的气密性是否合格。

2.自救器气密合格的标准

根据GB24502—2023《煤矿用自救器》第5.6.4条规定：

如果在这最后的15秒钟时间内，压力下降值不大于80 Pa，则认为被检查的自救器的气密性是合格的。

对气密处于不合格边缘的自救器，应复查确认。但是，距上次检查时间应不少于3分钟。

气密性不合格的化学氧自救器，只能做佩戴训练用，之后浸水销毁。
